Mașină de îndoit ZGE-3000/1.0 – MAAD

Descriere detaliată

Sistem inovator de acționare a barei de presiune superioară

Mașina de îndoit ZGE-3000/1.0 este echipată cu un sistem modern și inovator de acționare a barei de presiune superioară, care aduce un confort sporit și o eficiență sporită în muncă.

Principalele avantaje ale sistemului:

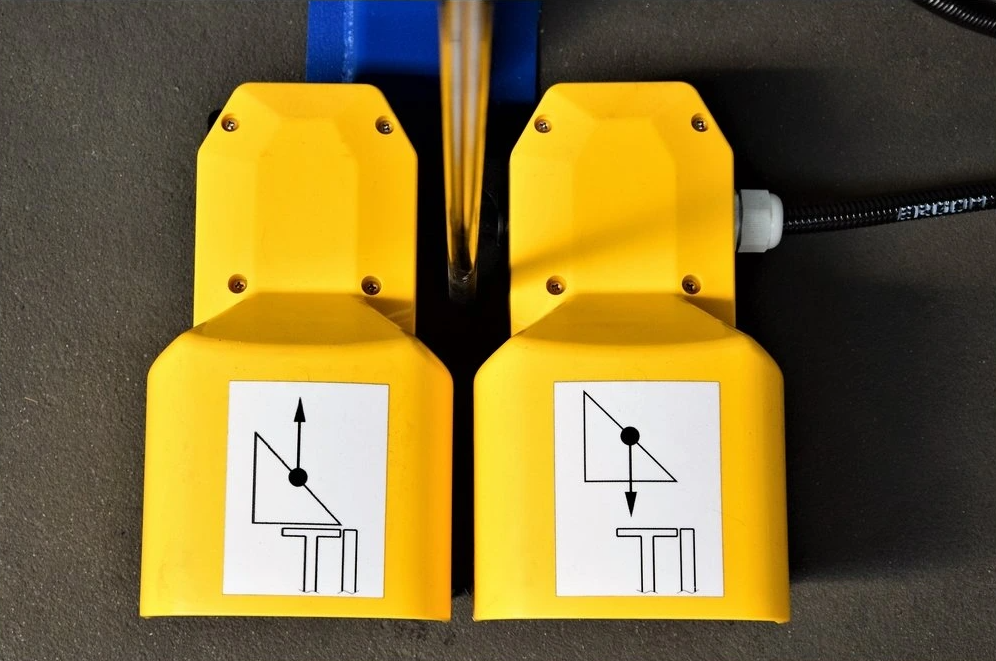

• control semiautomat al barei de presiune folosind două întrerupătoare de picior,
• reglarea lină a vitezei de mișcare a barei superioare,
• Certificat de conformitate CE ,
• muncă mai rapidă și mai precisă atunci când este operată de o singură persoană,
• mâini libere ale operatorului pentru o manipulare mai ușoară a materialelor,
• productivitate mai mare și precizie de îndoire,
• soluție ergonomică pentru spațiul de lucru.

Descrierea dispozitivului

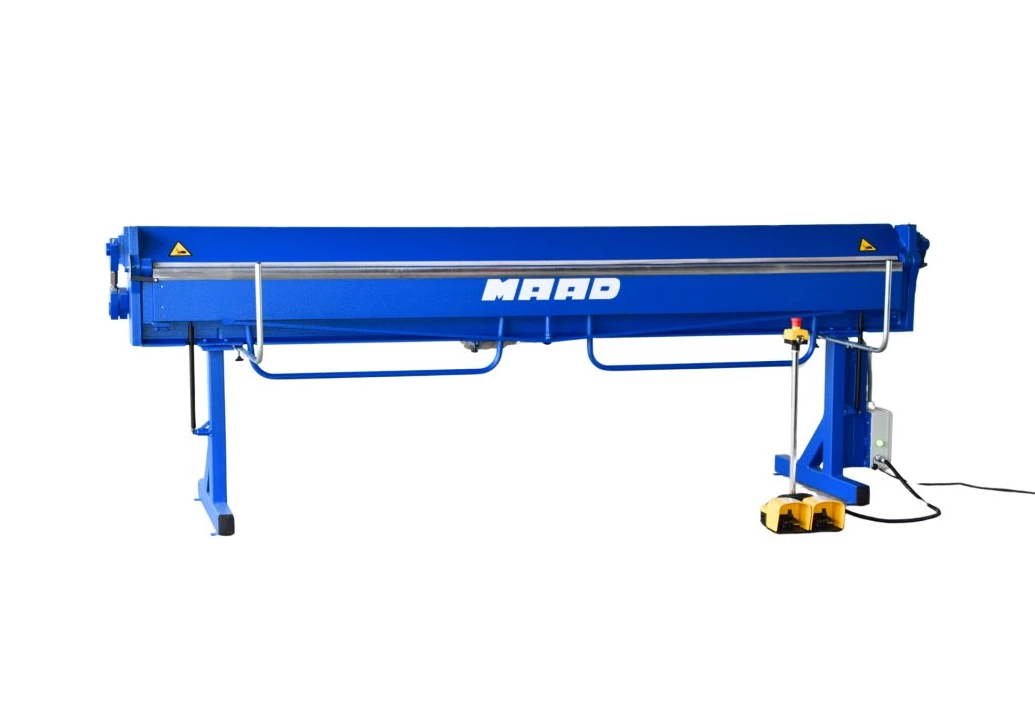

Mașina de îndoit ZGE-3000/1.0 este o mașină compactă și robustă, concepută pentru o funcționare ușoară și fiabilă.
Datorită cadrului masiv și profilurilor optime ale barei de lucru, permite îndoirea tablelor de oțel cu grosimea de până la 1,0 mm .

Mașina se caracterizează prin funcționalitate ridicată, fiabilitate și durată lungă de viață fără deformarea pieselor de lucru.
Pedala de acționare a barei de presiune superioare permite operatorului să manipuleze liber materialul în timpul îndoirii.
Designul acționării barei de presiune este protejat de brevetul nr. 230852 .

Principalele părți de lucru ale mașinii de îndoit

Mașina de îndoit este alcătuită din trei bare de bază: fixe, de presiune și de îndoire .

• Bara de presiune servește la menținerea fermă a tablei în poziția dorită. Aceasta este controlată de pedale și este echipată cu un convertor de frecvență LG , care permite reglarea continuă a vitezei de ridicare și coborâre.
  Partea superioară a barei de presiune servește și ca șină de ghidare pentru foarfecele cu disc.
• Îndoirea se efectuează prin rotirea barei de îndoire la unghiul selectat folosind mânerul.

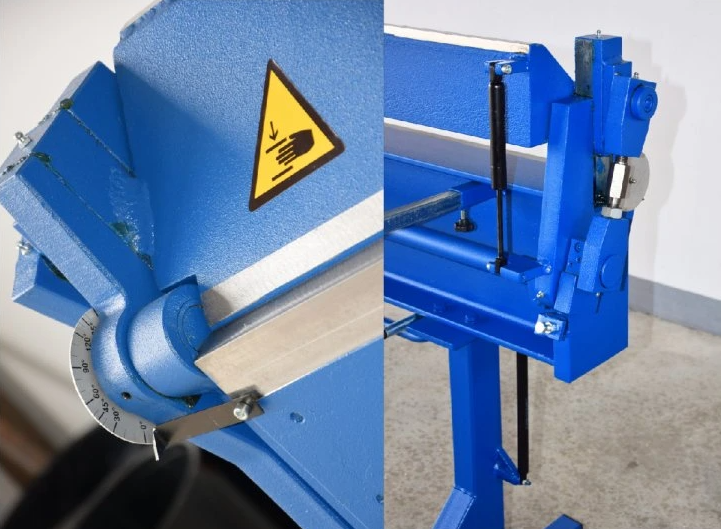

  În partea stângă a mașinii există un raportor care afișează cu precizie unghiul curent de îndoire.
• Bara de îndoire vă permite să reglați poziția acesteia față de bara fixă, reglând astfel raza de îndoire în funcție de grosimea tablei prelucrate.

Șinele de lucru sunt echipate cu tensionatoare pentru a regla rectilinietatea muchiilor de lucru.
Toate componentele mașinii de îndoit sunt fabricate cu înaltă precizie pe mașini-unelte CNC , ceea ce garantează fiabilitate pe termen lung și precizie de îndoire.

Parametri tehnici de bază

• Lățime de lucru: 3100 mm
• Grosimea maximă a tablei: 1,0 mm (pentru oțel cu rezistență Rm < 400 MPa)
• Unghi maxim de îndoire: 135°
• Lățimea barei de îndoire: 30 mm
• Greutate: 720 kg
